ＳＬ１０３　反射板ハンドル

トップ

＞ＩＭＯＮ

＞１／８７　蒸気機関車パーツ

＞ＳＬ１０３　反射板ハンドル

＜＜戻る

１／８７　蒸気機関車パーツ

[メーカー名]: ＩＭＯＮ

商品解説

１個入　Ｃ６１キットの分売品

ＩＭＯＮ’ｓスタッフレビュー

井門義博

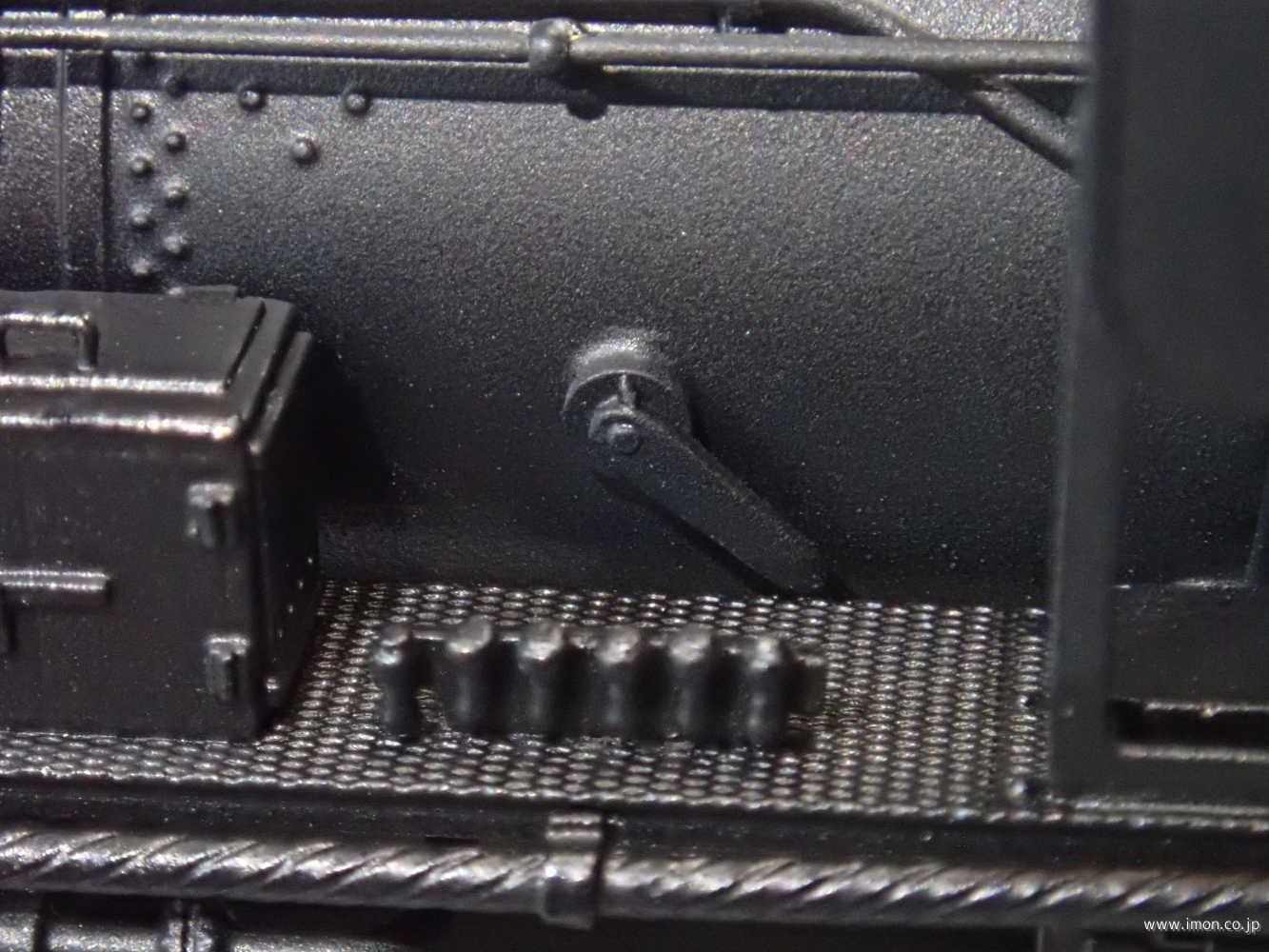

反射板ハンドル　助士席側にあります

反射板は煙室の中にあります。
シリンダーからの排気（ブラスト）を利用して煙管の中身を吸い出します（ドラフト効果）　その時煙管を抜けてシンダを伴った煤煙が火室に入ってきますが、吸引する力が全体に行き渡る為に反射板があります。
併せてシンダを反射板に当てて煙室内に落し煙突から出る分を抑えようとすることも狙っています。
煙室両側に支点が有りますが助士側にハンドルが付いています。
角度を調整できる様になっています。　この角度によって通風具合も変わり燃え方も変わるはずです。
(2020-04-15)
