  >  鉄道模型用モーター
IMONお奨めアイテム

IMONモーター 商品説明 VIDEO

HO1067,HO,16番 鉄道模型用モーター
型名 無負荷回転(rpm) 無負荷電流(mA) 起動電流(mA) 起動トルク(mNm) 最大効率(%) 対応ホルダー サイズ
IMON mini-MOTOR 12000 18.2 194 1.55 - EC118/EC119/EC120 D=12.5mm, L=20.2mm,片軸
ナミキコアレス12CL-30N 6800 3 240 4.0 - EC059 D=16mm, L=30.8mm, 両軸
IMONコアレス1616S2 10500 10 860 9.7 78.4 EL014/EL015 D=16mm, L=16.2mm, 片軸
IMONコアレス1616D2 10500 10 860 9.7 78.4 EL014/EL015 D=16mm, L=16.2mm, 両軸
IMONコアレス1616SH 13000 15 1800 15.5 - EL014/EL015 D=16mm, L=16.2mm, 片軸
IMONコアレス1616DH 13000 15 1800 15.5 - EL014/EL015 D=16mm, L=16.2mm, 両軸
ミニモーター1215S 18000 - - 1.7 - EC118/EC119/EC120 D=12mm, L=15.1mm, 片軸
ミニモーター1215D 18000 - - 1.7 - EC118/EC119/EC120 D=12mm, L=15.1mm, 両軸
ミニモーター1220S 17500 - - 2.8 - EC118/EC119/EC120 D=12mm, L=20.2mm, 片軸
ミニモーター1220D 17500 - - 2.8 - EC118/EC119/EC120 D=12mm, L=20.2mm, 両軸
ミニモーター1012.5D 20000 31 - 0.7 - 無し(製作中) D=10mm, L=12.5mm, 両軸
ナミキコアレス1634D 6000 7 600 8.45 - EC088 D=16mm, L=34.0mm, 両軸
IMON1527D 7000 - - - - EC100/EC101 D=15mm, L=27.0mm, 両軸
LN12 10000 60mA MAX/ Central value27mA 647 6.54 - EC114/EC115 D=12.5mm, L=32.4mm, 両軸
RE-max13 203890 9570 9 449 2.84 75 - -
RE-max13 203944 10900 10 1310 9.09 84 - -
RE-max21 221012 8610 10 2080 27.5 87 - -
RE10 118400 12500 6 360 3.24 77 - -
RE10 256105 12400 11 660 3.01 76 - -
RE13 118501 6600 9 514 5.26 75 - -
RE16 118701 7130 6 1160 18.6 86 - -
IMON

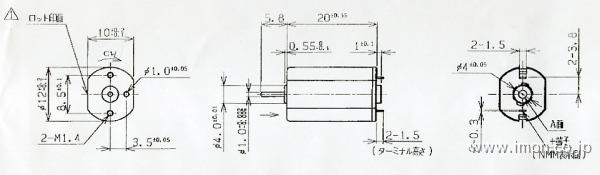

  • IMONミニモーター12厚10長20片1.0 (D=10.0mm, L=25.8mm, 片軸) ミニモーター図面

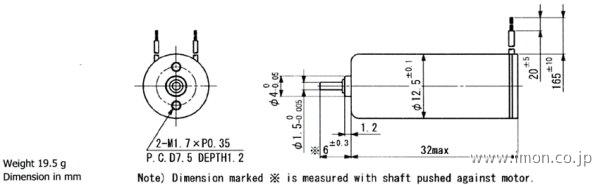

  • ナミキコアレスφ12.5L=30片軸 (D=12.5mm, L=38.0mm, 片軸) ナミキコアレス図面
IMONコアレスモーター (純日本製)

世界唯一の鉄道模型用コアレスモーター
鉄道模型での使用を前提とするためコンデンサー非使用とし、DCC制御・PWM制御※1可能。
モータ本体は黒、リード線は黒/灰にしてありますので搭載しても目立ちません。
体積当たりのトルクはドイツ、スイス等の高級強力コアレスモーターの正真正銘2倍 ・・・・・理由;日本製を含め、コアレスモーターの巻線構造は「マクソン巻」(斜 巻)ですが、理想の(軸に対して)直角巻を実現した夢の超強力モーターです。
蒸機への搭載で30:1減速時に理想の動輪回転数を得られる一万回転に設定してい ます(1717は速すぎ、1724は遅すぎ)
品質安定も極めて優秀!
価格はマクソン、ファウルハーバーと同程度というバーゲン価格です。

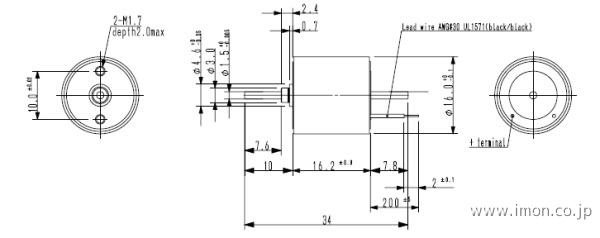

  • IMONコアレスモータ1616D両軸 (D=16mm, L=34.0mm, 両軸)
  • IMONコアレスモータ1616S片軸 (D=16mm, L=26.0mm, 片軸) IMONコアレスモーター図面

在庫確認: 1/80~87共用機能性パーツ[IMONコアレスモーター]
鉄道模型専用モーターIMONコアレスモータ1616の衝撃的性能

PWM制御※1

PWM制御というのは「Pulse Width Modulation」の頭文字をとったもので、 日本語に訳すと「パルス幅変調制御」という意味です
電圧を上げ下げして制御せず、高い電圧を毎秒何十回も与え、その与える時間と切る時間の比率で制御しようとするものです

鉄道模型で馴染みの古い棒型や縦型モーターや、安価なモーターを快調に使うことが出来る反面、体積当りの力が強く、低速でもトルクが太い高価なコアレスモーターでは音が発生すると同時に悪影響を与えるので注意が必要です
鉄道模型用パワーパックとしては現在でも多数販売されています
DCCも同じですが、DCCでは周波数を高くするコアレス対応のデコーダーがあります

マクソンモーター
  • RE-max13長21片203890 (D=13mm, L=20.5mm, 片軸)
  • RE-max13長32片203944 (D=13mm, L=31.5mm, 片軸)
  • RE-max21長29片221012 (D=21mm, L=28.9mm, 片軸)
  • RE10長24.6mm片118400 (D=10mm, L=24.6mm, 片軸)
  • RE10長25.0mm両256105 (D=10mm, L=24.6mm, 両軸)
  • RE13長31.4mm両118501 (D=13mm, L=31.4mm, 両軸)
  • RE16長40.5mm両118701 (D=16mm, L=40.5mm, 両軸)

在庫確認: 1/80~87共用機能性パーツ[マクソンジャパン]
メーカーサイト: マクソンジャパン
