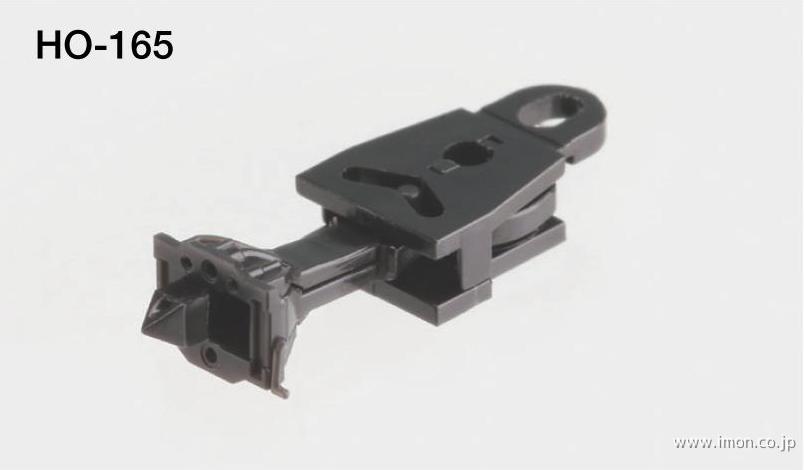

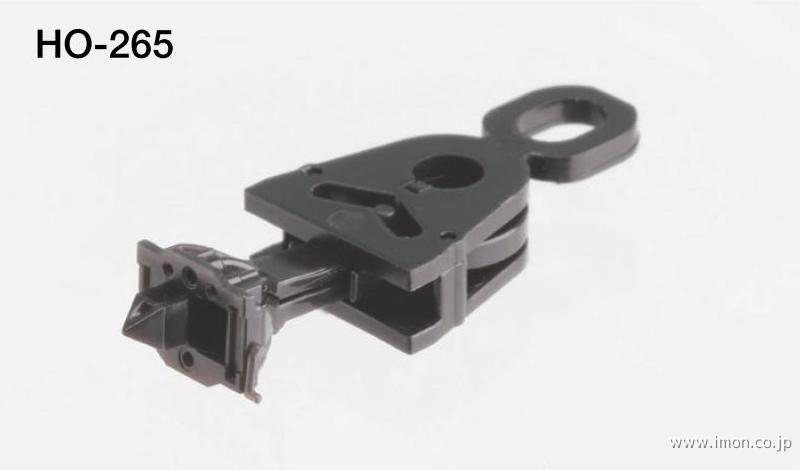

ＨＯ−１６５組立見本	ＨＯ−２６５組立見本

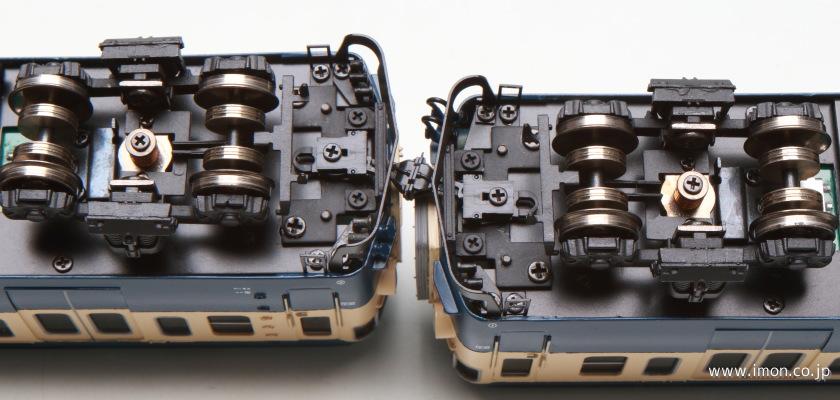

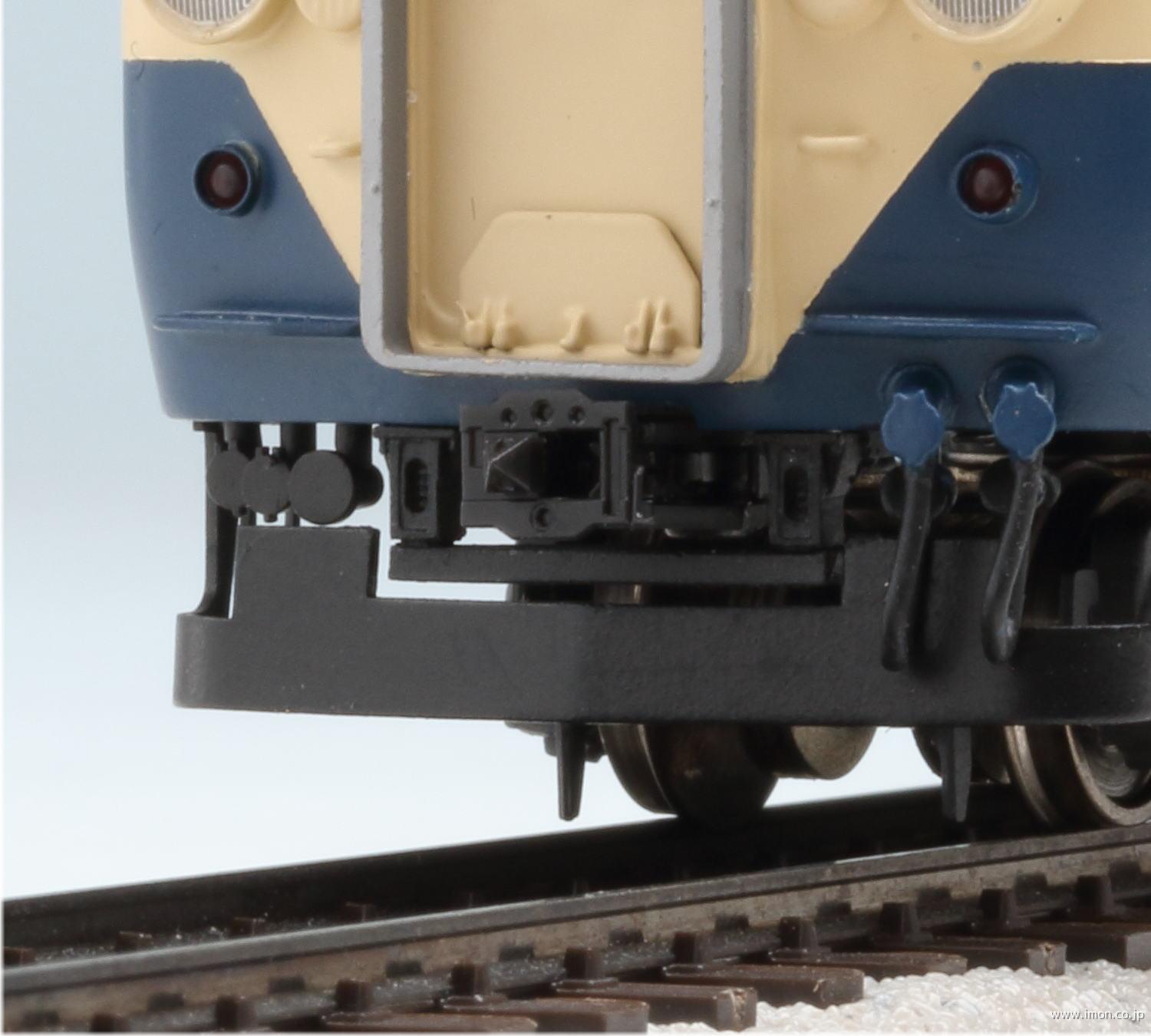

ＨＯ−１６５取付例　ＩＭＯＮ製クハ１１１

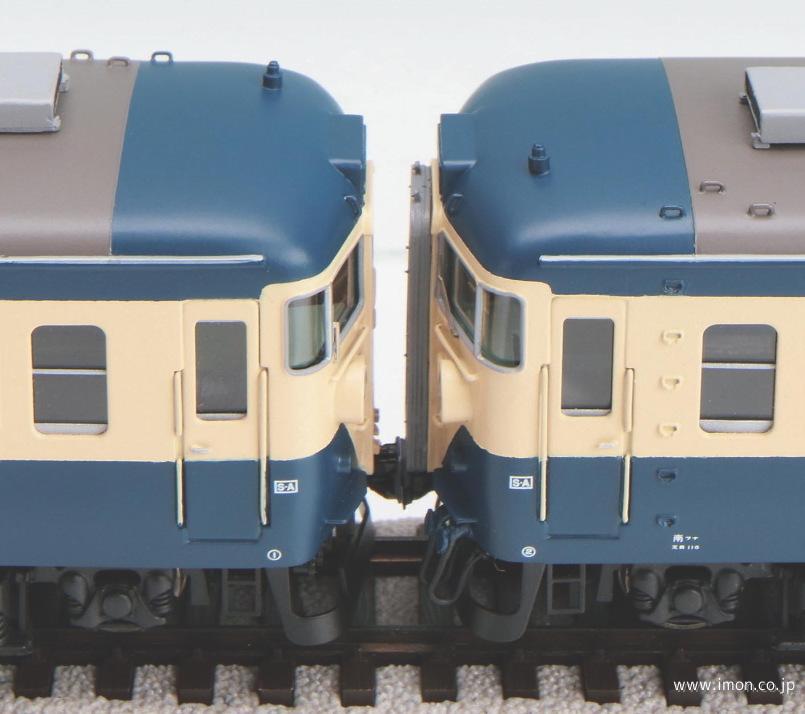

伸縮ポケット付で連結面間が詰められます。

スムーズな動きのＩＭＯＮカプラーの伸縮が生きます。 ※ ＥＣ１３６胴受取付板を使って取り付けています。

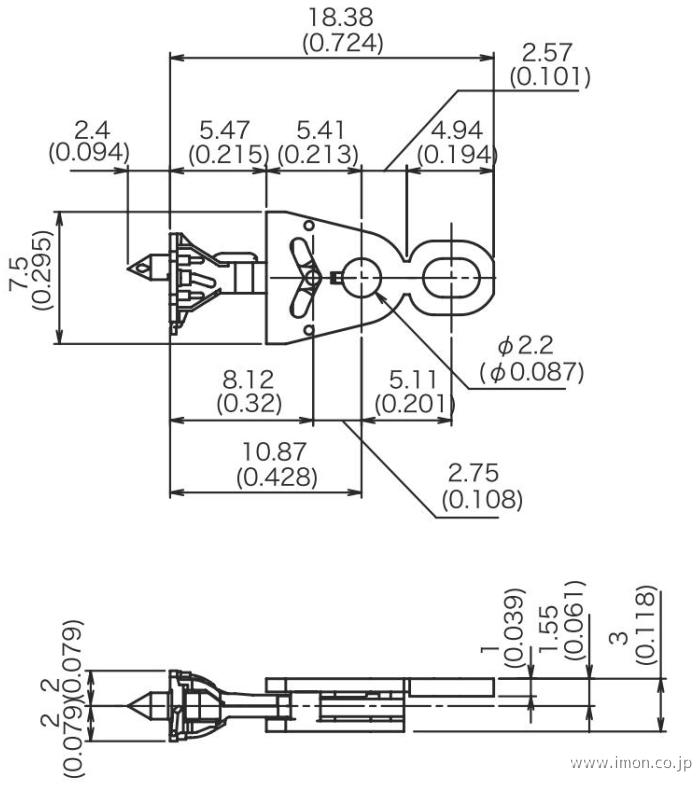

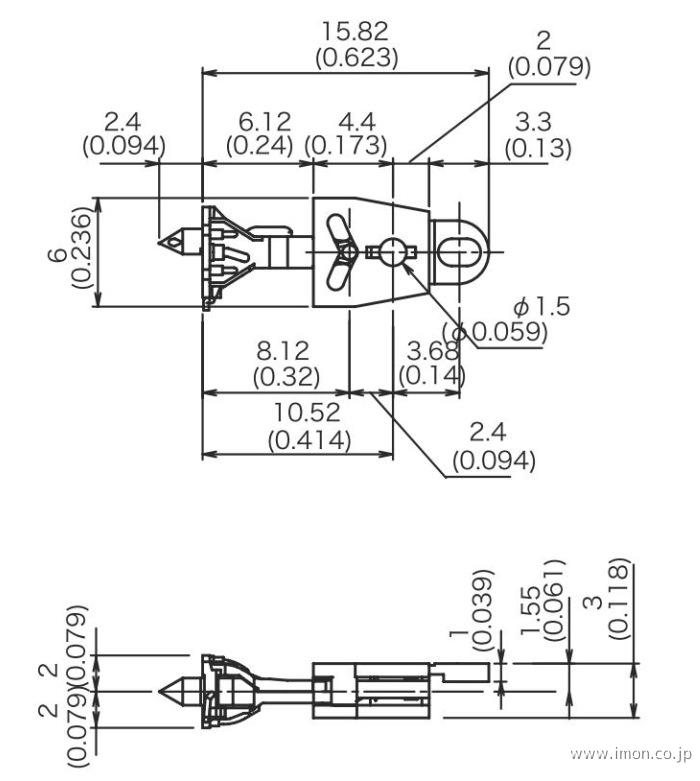

ＨＯ−１６５二面図	ＨＯ−２６５二面図
寸法はｍｍ（括弧内はｉｎｃｈ）表記です

2019年1月20日発売 ●ＨＯ−１６５［１．４ｍｍビス］ ●ＨＯ−２６５［２ｍｍビス］ 　各１両分 ¥308 各１０両分（近日発売予定） ¥2,640

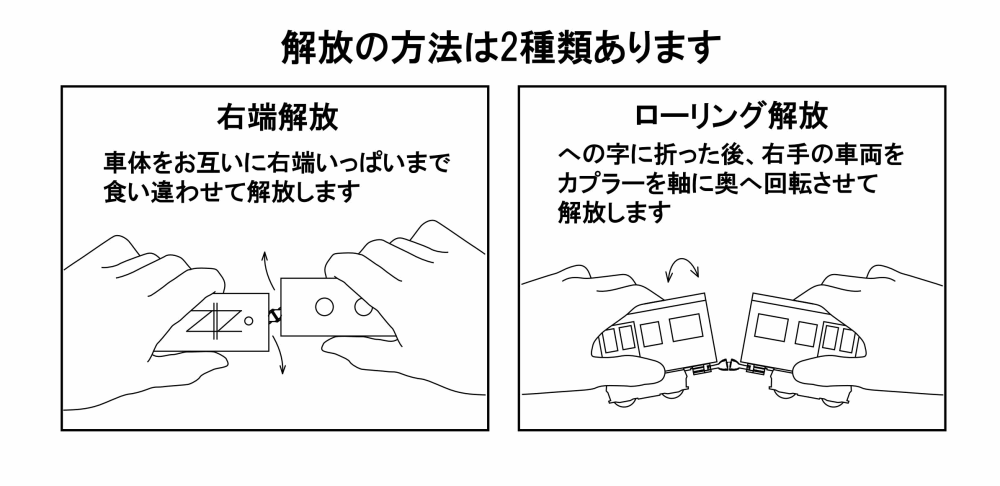

密連ＩＭＯＮカプラー HO-165 HO-265 スムーズな伸縮、前後にガタが無く連結が強固。シャープな外観。 密自連同様にカプラー部分も樹脂製です。 解放の方法は図を参照してください。 カプラーが傷ついたり削れてしまいますのでＥＣ００１密連（旧型）伸縮カプラー とは連結しないでください。 このカプラーは組立が必要になります。 ＜＜ IMONカプラーの組立時の注意点 ＞＞ IMONカプラーにおきまして、 パッケージでは組立の解説文を省略させていただきました。 しかし、製品のバリ等により、 そのまま組み立てると支障が起こる場合があります。 組立時に以下の箇所をご確認いただき、処置をお願いいたします。 ポケット（樹脂製）の板バネとベース間のバリ （組み立ててから首振りでしごくと取れます） ■　 ＩＭＯＮカプラーのページへ
