IMONカプラー 商品説明 VIDEO

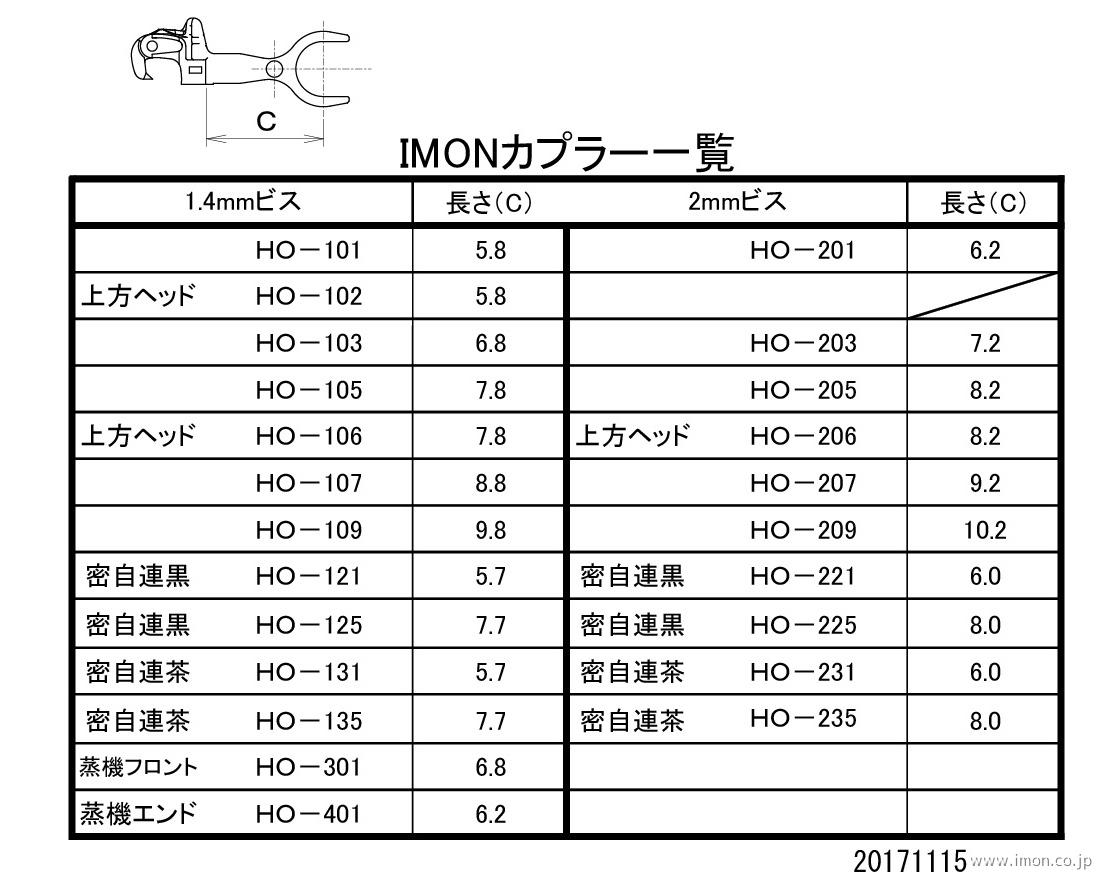

IMONカプラー一覧

2012年 1月30日発売・2月10日発売

HO−101、102、105、106、109、205、206、209
 1輌分 各  ¥280(本体価格)

HO−101、102、105、205
10輌分 各 ¥2,400(本体価格)

HO−301、401
 1輌分 各 ¥400(本体価格)


在庫確認: IMON 1/80〜87共用機能性パーツ

IMONカプラー

IMONカプラーはKDカプラーから交換することでより実感的な見た 目と自然解放しにくくなる利点があります。 KDカプラー(Kadee) とも連結可能です。

HO-101 はKD#711相当の長さのカプラーで1.4mmビス用です。
HO-102 はHO-101の上方ヘッドで1.4mmビス用です。

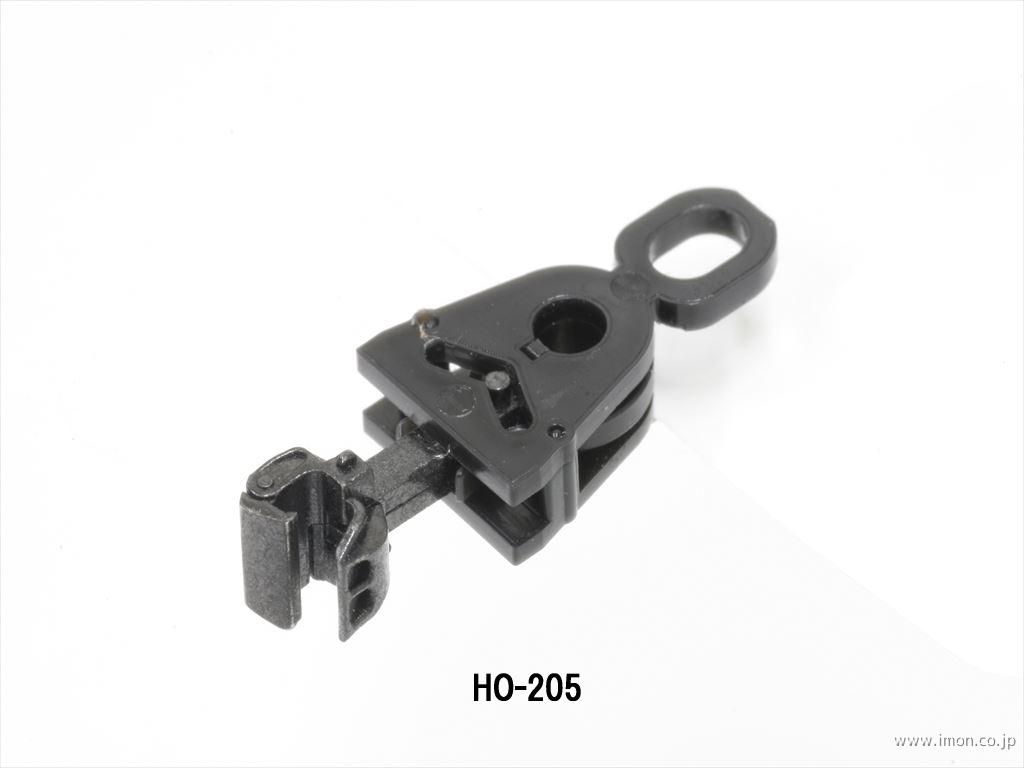

HO-205 はKD#5相当の長さのカプラーで2mmビス用です。

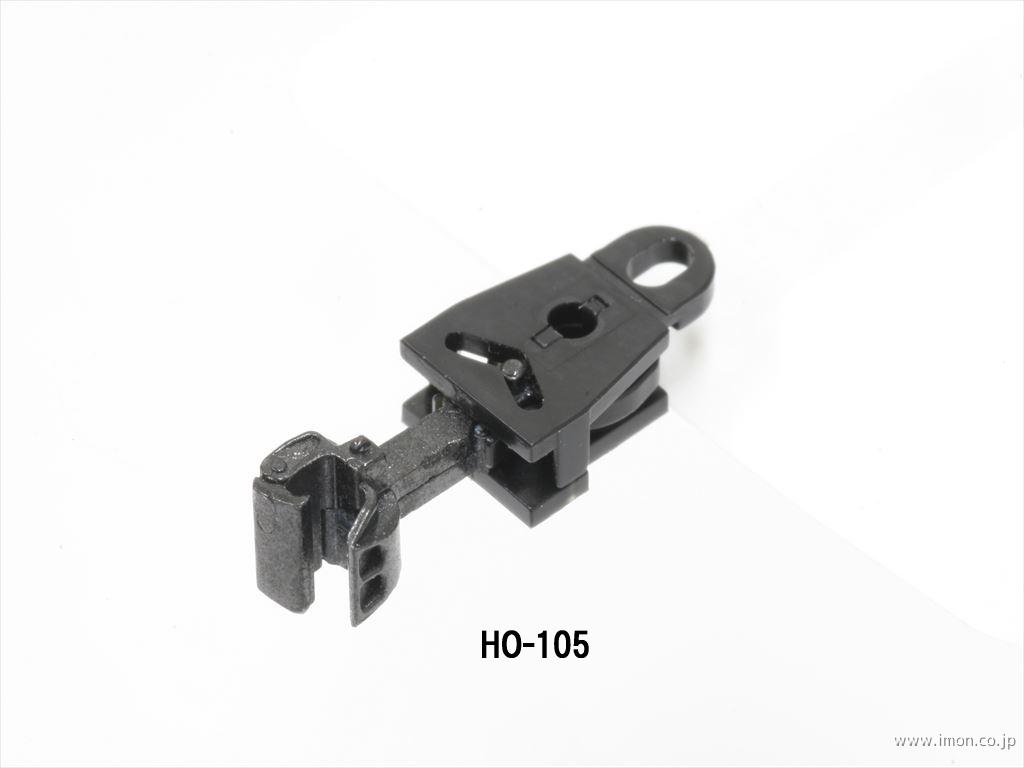

HO-105 はKD#5相当の長さのカプラーで1.4mmビス用です。

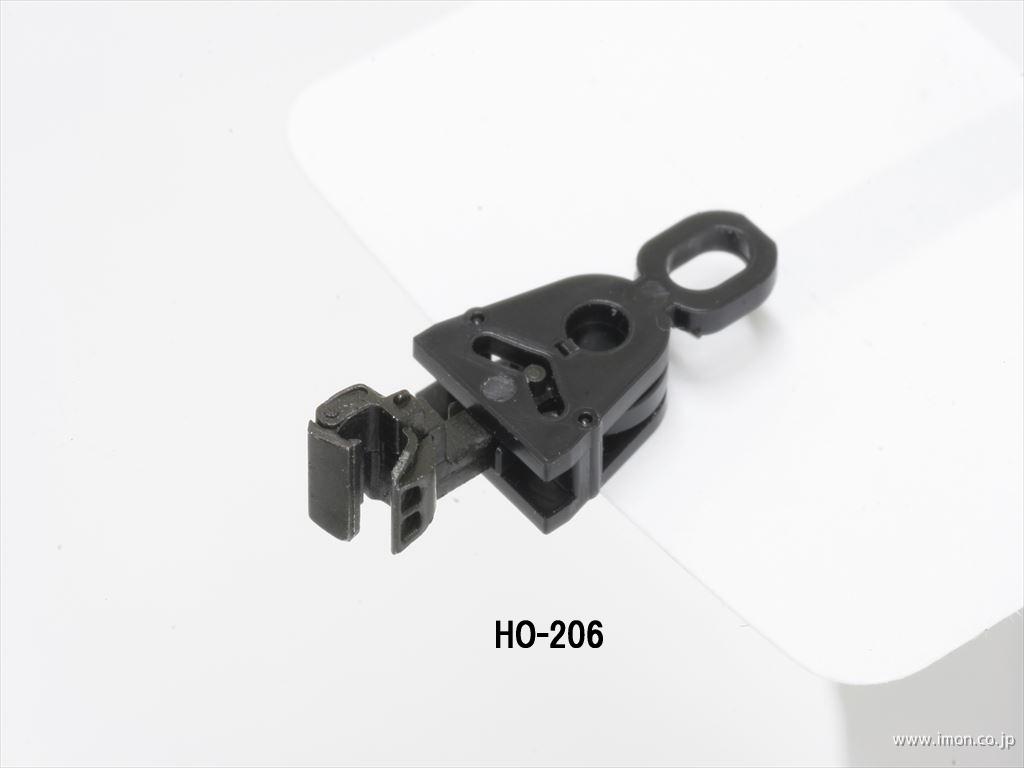

HO-206 はKD#7相当の長さのカプラーで(上方ヘッド) 2mmビス用です。

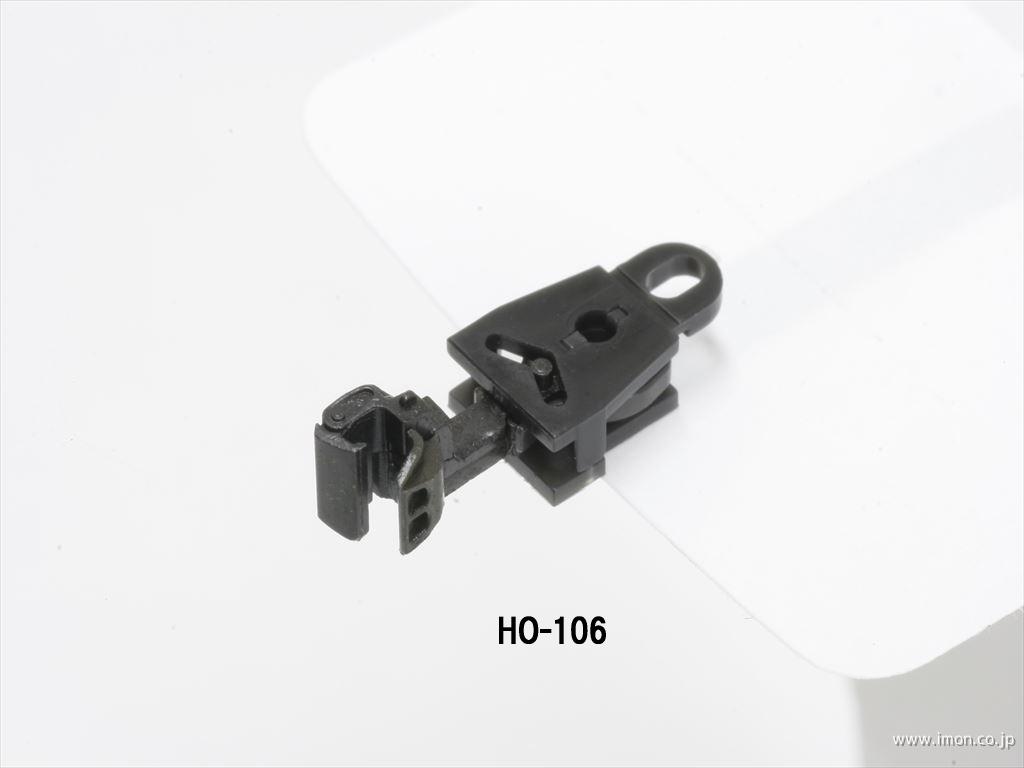

HO-106 はKD#7相当の長さのカプラーで(上方ヘッド) 1.4mmビス用です。

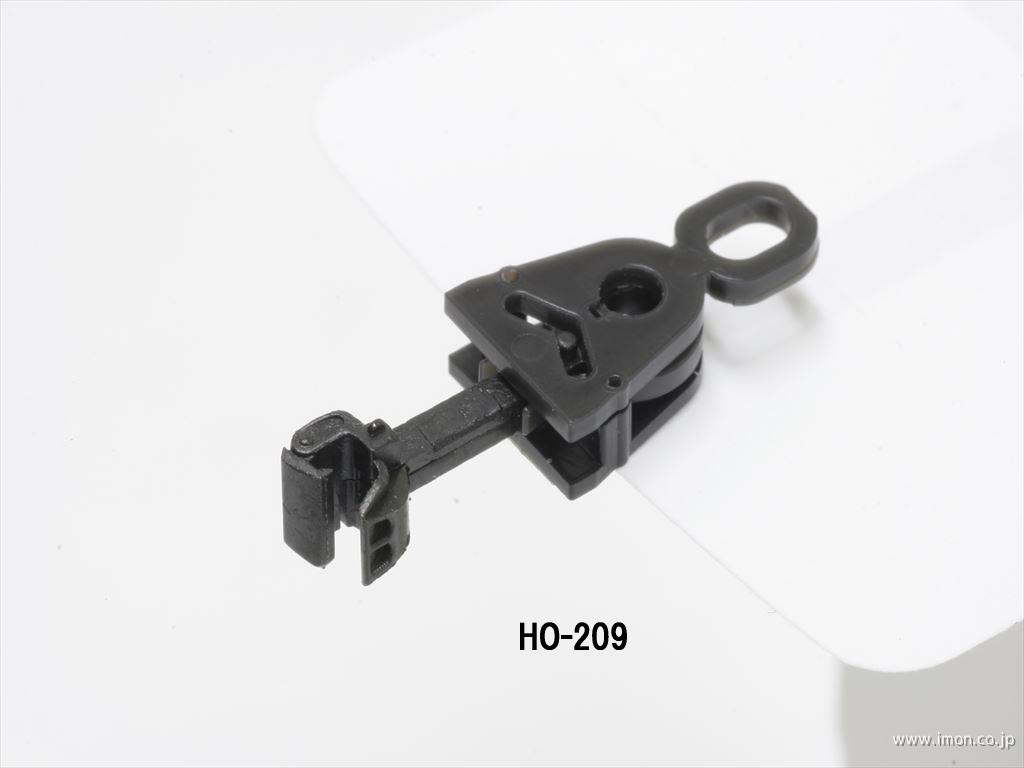

HO-209 はKD#16相当の長さのカプラーで2mmビス用です。

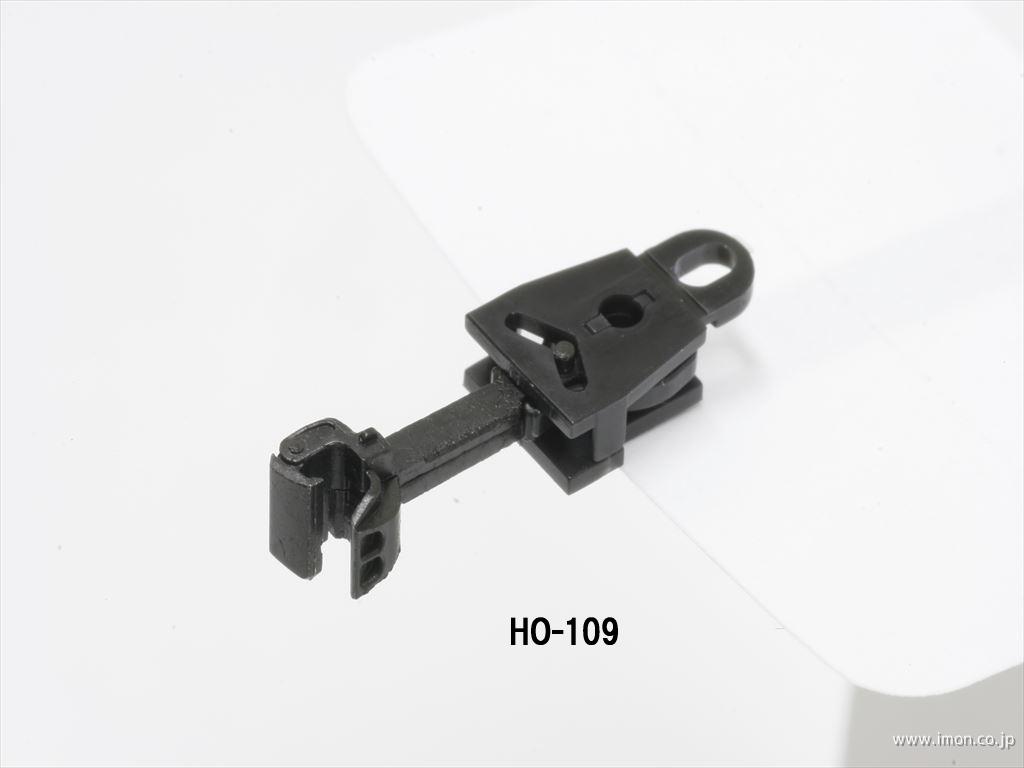

HO-109 はKD#16相当の長さのカプラーで1.4mmビス用です。


IMONカプラーの組立時の注意点
IMONカプラーにおきまして、パッケージでは組立の解説文を省略させていただきまし た。しかし、製品のバリ、ゲート残り、黒染めによる滑り不良により、そのまま組み 立てると支障が起こる場合があります。組立時に以下の箇所をご確認いただき、処置 をお願いいたします。

1、上下ダイカスト部品の合わせ面のバリなど(ヤスリで仕上げ)
2、上下ダイカスト部品のゲート残り(腕部横にあり、出ている場合はヤスリ仕上げ )
3、下ポケット(樹脂製)の板バネとベース間のバリ(組み立ててから首振りでしご くと取れます)


補足注意事項:
1.このカプラーは線路上で車輌同士をぶつけて連結させるタイプで、開放は片方の車 輌を持ち上げて行います。
2.取付ネジはM1.4または2で長さ4mm以上の大頭を使用します。 小頭ネジを使用したりオーバートルクになると ポケットを変形させる恐れがありますので注意してください。ネジ位置 が合わず等ゴム系接着剤で取付ける場合は、カプラーのネジ孔にφ1.5の真鍮丸棒 を切って差し込んでおきます。こうすることでポケットの分解を防ぐことができます 。
3.後部の長孔は回り止めです。不要であれば切断して構いません。
4.このカプラーはダイキャスト製のため、通電接点のあるISカプラーと連結しない ようにして下さい(ショートします)。

日本国 特許第4728418号
アメリカ合衆国 Patents: US8152007
中華人民共和国 特許番号第1584532号

純国内生産
