HO1067 ・ 16番 IMONカプラー  鉄道模型Models IMON

HO−205 HO−105

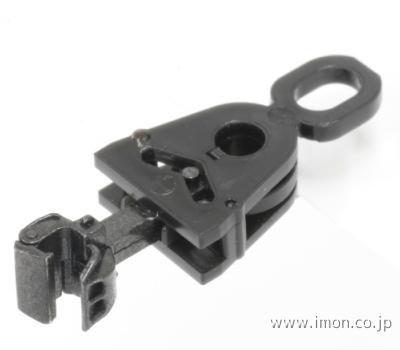

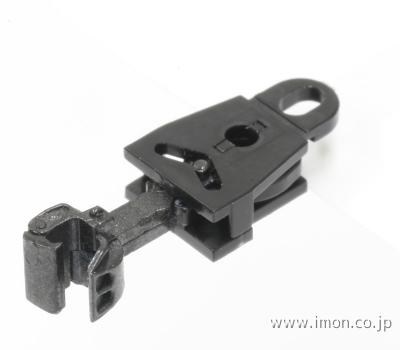

IMONカプラーHO-205 IMONカプラーHO-105

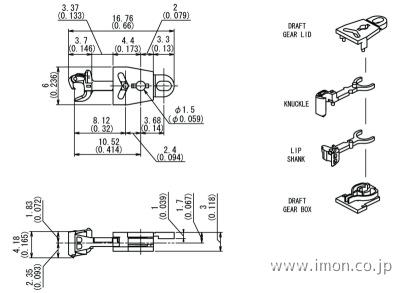

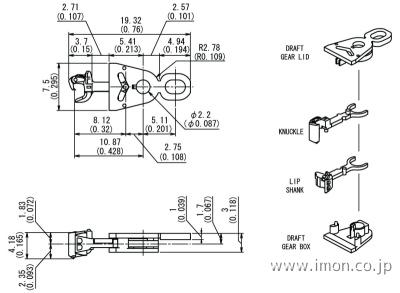

IMONカプラーHO−205三面図 IMONカプラーHO−105三面図

IMONカプラー一覧
IMONカプラーパーツ図 ポケット a=6.12 左記上方
ヘッド
a=8.12 左記上方
ヘッド
a=10.12 蒸機ヘッド
自連(伸縮あり) 1.4ポケット 101 102 105 106 109 -
自連(伸縮あり) 2ミリポケット - - 205 206 209 -
蒸機フロントビーム用 専用1.4ポケット - - - - - 301
蒸機エンドビーム用 専用1.4ポケット - - - - - 401
発売中 発売中 新製品 発売中 発売中 発売中
ポケットの種類(蒸機用を除く)
※1.4ポケット:孔径=φ1.5・b値= 2.4
※2ミリポケット:孔径=φ2.2・b値= 2.75

2011年7月14日発売

HO−105、HO−205
 1輌分 各  ¥280(本体価格)
10輌分 各 ¥2,400(本体価格)


IMONカプラー HO-105 HO-205

HO-205 はKD#5相当の長さ2mmビス用です。
HO-105 はKD#5相当の長さ1.4mmビス用です。

このカプラーはダイキャスト製のため、通電接点のあるISカプラーと連結しない ようにして下さい(ショートします)。

日本国 特許第4728418号
アメリカ合衆国 Patents: US8152007
中華人民共和国 特許番号第1584532号

■  IMONカプラー HO-209 HO-109 HO-206 HO-106 のページへ(2012/1/30)
■  IMONカプラー HO-101 HO-102 のページへ
■  IMONカプラー HO-301 HO-401 のページへ
