HO1067,HO,16番 鉄道模型用モーター　 鉄道模型Models IMON

型名 無負荷回転(rpm) 無負荷電流(mA) 起動電流(mA) 起動トルク(mNm) 最大効率(%)
IMON mini-MOTOR 12000 18.2 194 1.55 -
12CL-30N 6800 3 240 4.0 -
IMONコアレス1616S2 10100 10 860 9.7 78.4
RE-max13 203890 9570 9 449 2.84 75
RE-max13 203944 10900 10 1310 9.09 84
RE-max21 221012 8610 10 2080 27.5 87
RE10 118400 12500 6 360 3.24 77
RE10 256105 12400 11 660 3.01 76
RE13 118501 6600 9 514 5.26 75
RE16 118701 7130 6 1160 18.6 86
ＩＭＯＮ

  • ＩＭＯＮミニモーター１２厚１０長２０片１．０ (D=10.0mm, L=25.8mm, 片軸)
ミニモーター図面
  • ナミキコアレスφ１２．５Ｌ＝３０片軸 (D=12.5mm, L=38.0mm, 片軸)

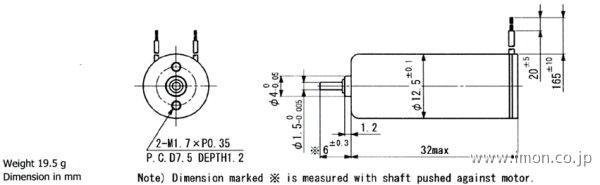

ナミキコアレス図面

在庫確認： １／８０〜８７共用機能性パーツ［ＩＭＯＮ］

IMONコアレスモーター　（純日本製）

世界唯一の鉄道模型用コアレスモーター
鉄道模型での使用を前提とするためコンデンサー非使用とし、ＤＣＣ制御・ ＰＷＭ制御可能。
モータ本体は黒、リード線は黒／灰にしてありますので搭載しても目立ちません。
体積当たりのトルクはドイツ、スイス等の高級強力コアレスモーターの正真正銘２倍 ・・・・・理由；日本製を含め、コアレスモーターの巻線構造は「マクソン巻」（斜 巻）ですが、理想の（軸に対して）直角巻を実現した夢の超強力モーターです。
蒸機への搭載で３０：１減速時に理想の動輪回転数を得られる一万回転に設定してい ます。（１７１７は速すぎ、１７２４は遅すぎ）
品質安定も極めて優秀！
価格はマクソン、ファウルハーバーと同程度というバーゲン価格です。

  • ＩＭＯＮコアレスモータ１６１６Ｄ両軸 (D=16mm, L=34.0mm, 両軸)
  • ＩＭＯＮコアレスモータ１６１６Ｓ片軸 (D=16mm, L=26.0mm, 片軸)
IMONコアレスモーター図面

在庫確認： １／８０〜８７共用機能性パーツ［ＩＭＯＮ］
鉄道模型専用モーターＩＭＯＮコアレスモータ１６１６の衝撃的性能

マクソンモーター

  • ＲＥ−ｍａｘ１３長２１片２０３８９０ (D=13mm, L=20.5mm, 片軸)
  • ＲＥ−ｍａｘ１３長３２片２０３９４４ (D=13mm, L=31.5mm, 片軸)
  • ＲＥ−ｍａｘ２１長２９片２２１０１２ (D=21mm, L=28.9mm, 片軸)
  • ＲＥ１０長２４．６ｍｍ片１１８４００ (D=10mm, L=24.6mm, 片軸)
  • ＲＥ１０長２５．０ｍｍ両２５６１０５ (D=10mm, L=24.6mm, 両軸)
  • ＲＥ１３長３１．４ｍｍ両１１８５０１ (D=13mm, L=31.4mm, 両軸)
  • ＲＥ１６長４０．５ｍｍ両１１８７０１ (D=16mm, L=40.5mm, 両軸)

在庫確認： １／８０〜８７共用機能性パーツ［マクソンジャパン］
メーカーサイト： マクソンジャパン

関連情報：　 １／８０〜８７共用機能性パーツ在庫一覧へ

ご案内

IMON製品ご案内


Date: 06/02/20
