HO1067,HO,16番 鉄道模型モーターご紹介
IMONコアレスモータ1616
鉄道模型Models IMON

鉄道模型用モーターとして理想的な特性を持つべく設計された IMONコアレスモータ1616
画期的な性能を確認する為、サイズが近似のファールハーバー1717モーターと 比較しました。
ここで登場したFH1717SRは最新のスペックで、以前のデータは 13000rpm 4.9mNmでした。
販売価格\7,350ですが、製造にはスイス・ドイツのコアレスモーターの 数倍のコストをかけてます。

< 比較表 >
メーカー・型名
スペック
FAULHABER
1717 012SR
LO12S40
IMON
コアレスモータ1616S2
印加電圧 12.0 V 12.0 V
※1  無負荷回転 14000 rpm 10100 rpm
無負荷電流 23.0 mA 10.0 mA
モーター抵抗 17.1 Ω 13.9 Ω
※2  起動トルク 5.38 mNm 9.70 mNm
※3  トルク定数 7.92 mNm/A 11.80 mNm/A
最大効率 70.0 % 78.4 %
最大出力 1.97 W 2.39 W
※4  機械的時定数 16.0 ms 6.6 ms
直径 17.0 mm 16.0 mm
本体長さ 18.0 mm 16.2 mm
取付ネジ間隔 10.0 mm 10.0 mm
使用取付ネジ 1.7 mm 1.7 mm
軸径 1.5 mm 1.5 mm
リード線 無し自分で半田付け +グレー, -黒
両軸製品
※1)無負荷回転数: 起動トルクを大きくすると無負荷回転数は大きくなる
※2)起動トルク: 力の強さ=負荷がこれより大きいと回転できない
※3)トルク定数: 電流1A当たりに発生するトルクの大きさ
※4)機械的時定数: 停止状態から無負荷回転数の63%まで加速するのに要する時間

IMONコアレスモータ1616の特徴 (純日本製)

鉄道模型専用小型強力コアレスモータ
コンデンサーを搭載していません、DCC制御・ PWM制御可能。
モータ本体、リード線も目立たない黒にして取付済み。
模型用に入手しやすい1.7mmネジを使用。
夢のモーター、IMONコアレスモーターは、普通のコアレスモーターと構造が異なり ます。 ただしその構造にも欠点があります。 長さと直径がほぼ同じという「この 形」にしか仕上げられないのです。
マクソンやファウルハーバー等並の高級コアレスモーターは細長い方がより強力なモ ーターが作れる傾向にあります。
短くて強力なモーターを必要とするのは蒸機です。
安いモーターを必要とする16番ゲージモデルだけでなく、HOスケールを称する1 2mmの蒸機モデルでも、モーターが長いために火室をスケールより大幅に伸ばして 「キャブの中に人が入れない???」などという珍なる模型が多いのが現状です。 これほど短くて、十二分なトルクを発生するモーターが無かったためです。
また、IMONのD51、C61のようにスケール通りの火室寸法でもこのモーター が小さい為にスペースが余れば、ウェイトを搭載する余地が生まれます。
シリンダーブロックへのウェイト搭載でバランスを取り、このモーターの有り余る力 でブラス客車15両を長時間楽々牽引出来る機関車に仕上がりました。

  • IMONコアレスモータ1616D両軸 (D=16mm, L=34.0mm, 両軸)

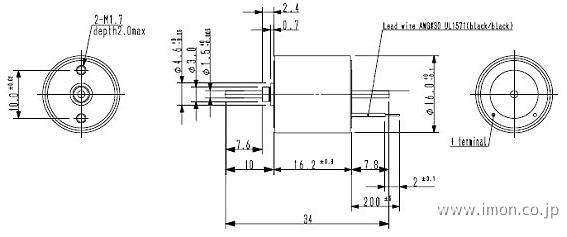

  • IMONコアレスモータ1616S片軸 (D=16mm, L=26.0mm, 片軸) IMONコアレスモータ1616モーター図面

    在庫確認: 1/80〜87共用機能性パーツ[IMONモーター]


  • 関連情報:  1/80〜87共用機能性パーツ在庫一覧へ
