HO1067
(1/87 G=12mm)
151系こだま・つばめ  鉄道模型Models IMON

IMON10周年記念モデル

151系こだま

2008年6月22日発売

HO1067 1/87 12mm

151系 最豪華12輌編成【こだま】【つばめ】

¥1,300,000(本体価格)

【こだま】特1編成から順に納車可能となります。
サボ類も全て取付済とする等、入念な仕上げを致しますので 全編成の納車完了まで3〜4週間かかります。

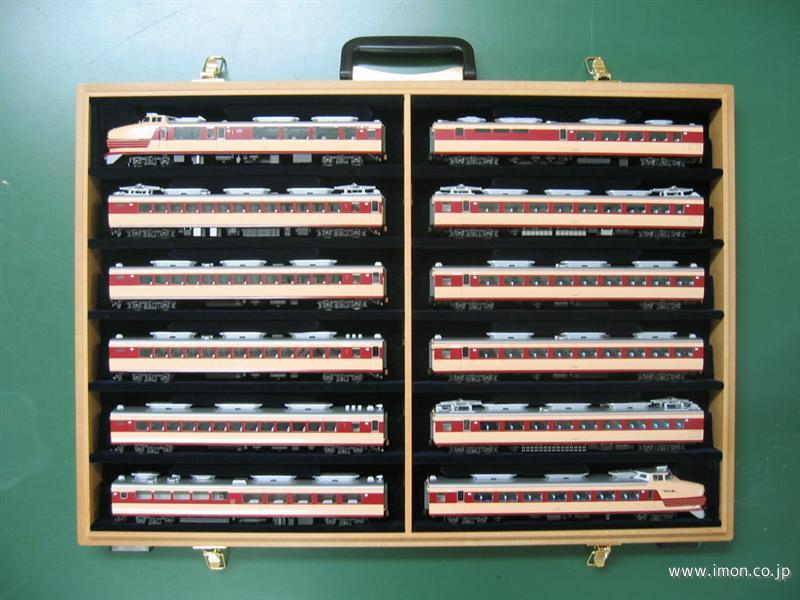

ケースに入った151系12輌(各車両クリックで車両の詳細がご覧いただけます)
151系ケース収納写真

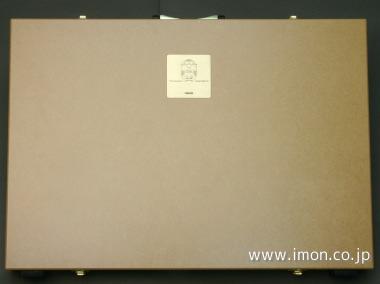

特製151系用ケース

点灯シーンがご覧いただけます。 走行シーンがご覧いただけます。

151系

 【こだま】形特急電車は昭和32年2月から星晃主任技師を先頭に臨時車両設計事務 所で開発され、昭和33年11月デビューするや国鉄を変えた名車です。
 椅子を回転する時、肘掛の当りを逃げるため車体腰部の最大幅2946mmとしてR3000 mmの曲面で深く車体を絞って車両限界に納め、未体験の狭軌での高速運転に備えて床面 高サ、屋根高サ(3350mm)ともに低く押さえて低重心化を計っています。
 従来の鉄道模型(16番、N)は車体に対して線路幅が大きく、車体の丸さ、更に細 く絞るべき先頭部の表現が不充分でしたが、私どもの「ファインスケール」ならば遥か に良い答案が書けます。
 実車は先頭ボンネットの中にある機器の点検、交換用にボンネット上部が取り外せる 構造になっており、足かけステップを兼ねたクレーン用のフックが付いています。
 本製品では日本の鉄道模型製造の伝統の技、仕上がりも美しいプレス深絞り (左右二分割)でボンネットを作ることにこだわりましたが、このボンネット上部取り 外し部分との境界線表現が非常に難しかった部分です。
 表現方法としては
(1)絞った後では曲面上になる部分
(2)線の屈曲部
の数カ所、絞る前にプレスで線を打っておき、絞った後で完全に合致する線で繋ぐとい う手法で実現しました。
 ボンネットの微妙な曲面を美しく再現して、正確な位置に水平垂直に「取り外し線」 を出すところまで一社のプレス屋さんが丸一年専念せざるをえない状況となりました。  修正を重ねた末、最後に破棄された金型は8個!まさに「山」になりました。
 11形式12両で知られる「絶頂」期を模型化しました。  この時期の6編成は全て一次車〜三次車をぜんぶ含む同一のもので、2両あるモハ15 1(片方は10番台ですが)も差が大きく、12形式だという制作サイドの悲鳴が聞こ えます。 そして一次車の床下機器には新性能車黎明期であるがゆえ特殊な機器が多い のです。
 そして一次車を含む場合の最大の困難はABS成形(プラ;目的は編成の軽量化)の クーラーAU11とAU12に微妙なキセ形状を作り分けが必要になる事です。
結局AU11を成形し終わったら型を修正する事によって実現しておりますのでAU11は もう作れません。
 幌に関しては、絶頂期であれば外周幌を表現するべきですが、模型=曲線が急なので 外観上の犠牲が大きくなるために諦めました。 (同様に破綻を来す室内のカーテンも表現を諦めています)
 151系後半の姿である「通常の幌」は583系で経験したシリコン幌の改良版を 国内で新開発!この151系でお披露目です。  繋がった姿での走行が味わえます。
 モーターはマクソンRE-13 118504(2W)を3両のM車に搭載、 IMONギヤ13:2(高速タイプ)で駆動します。  低回転強力モーター+高速ギヤで駆動する超静粛走行です。
 集電について;M車で全車輪集電するほか、 新開発のISカプラー で編成全てが集電を共有しており、プラスマイナスともに30ポイントでの集電という 、充分以上のスペックを誇ります。  集電は最優先ですが、駆動輪以外には集電ブラシを当てたくないというこだわりが伸縮 通電カプラーを開発させました。
 DCC切り替えは不要です。  DCCで即運転可能ですが、アナログでもこのアナログ対応デコーダーを通しての運転で す→電圧を上げていくと運転手が
(1)ヘッドサインスイッチON(蛍光灯;点滅遅れ点灯)
(2)両脇のヘッドライトスイッチON
(3)頭上のヘッドライトスイッチON
と操作した想定で点灯します。 そのまま電圧を上げていけば走行します。 後方点灯 、消灯も同様です。  ISカプラーによって電気供給は完璧に近いですが、編成端なので一カ所のISカプラー に頼らずスーパーキャパシタ(電気二重層コンデンサ)を搭載していますのでちらつき は全くありません。 ヘッドライト(電球色)、テールライトはLEDです。 それぞ れ光量バランスも注意しました。
 室内灯は新開発のD1000−330コンデンサー付き白色LEDパネルライトです 。
 窓ガラスは、望み通りの淡い青色の「窓セル」が無く、試行錯誤を重ねて我々で制作 しました。 デッキドアの窓は透明ですので、色の対比をご覧になれると思います。  実車の151系は名車中の名車です。 模型でも古の時代天賞堂の16番151系は 現在も語り継がれています。  そんな題材で発売する事を光栄に思いますが、いかなる先行模型製品に対しても10倍 する努力を注いだこと、自信を持ってここに宣言いたします。

2008年6月22日
井門義博

151系編成変遷と増備車の特徴
